01
Escala 1:1 escala real
Enviar los archivos en escala real 1:1 en milímetros con alguna cota de referencia.
Instructivo para envío de archivos
Seguí estas indicaciones según el tipo de trabajo para que podamos procesar tu pedido sin demoras.
02

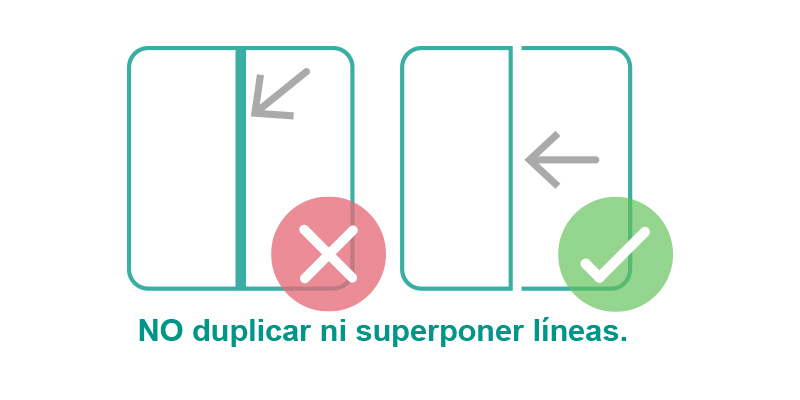

No utilizar polilíneas
Antes de enviarnos el archivo, asegurarse que las líneas estén separadas, no como una única línea continua (polilínea), y que las mismas no se encuentren duplicadas o superpuestas.
03

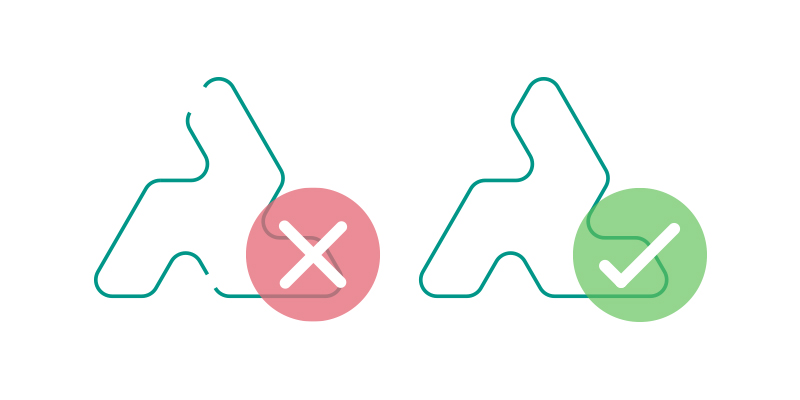

Curvas cerradas
Corroborar que el dibujo no se encuentre incompleto, ni posea aberturas o discontinuidades.
04

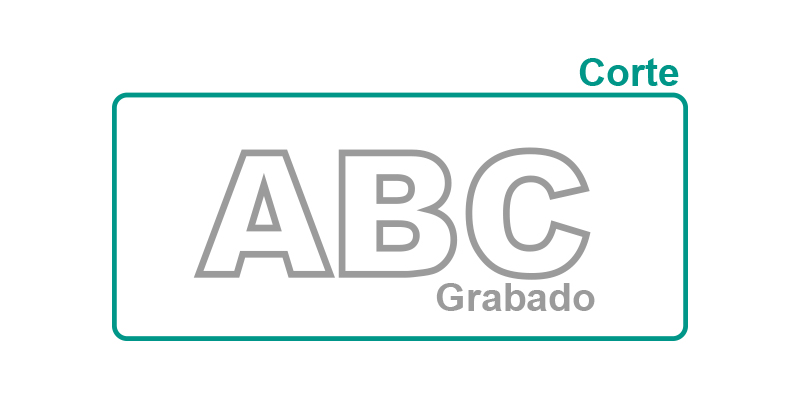

Corte y grabado
Identificar las líneas de corte y grabado con distintos colores, aclarando en cada caso a cuál corresponde. (Ej.: Verde: corte – Gris: grabado).
05

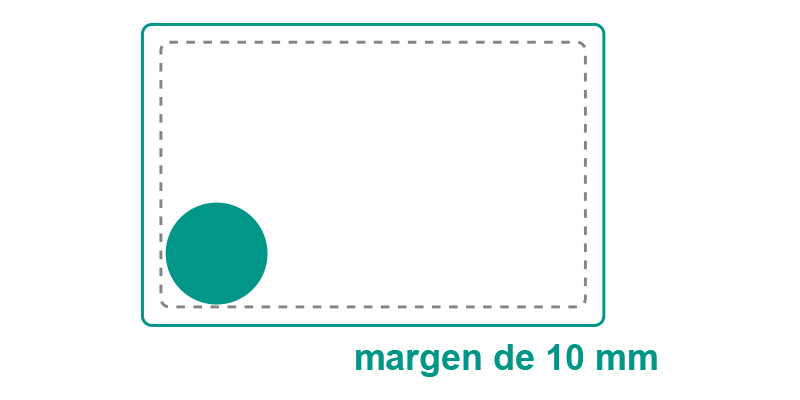

Área de trabajo
En caso que el material sea propio, contemplar 10 mm de espacio en todo el perímetro.
06

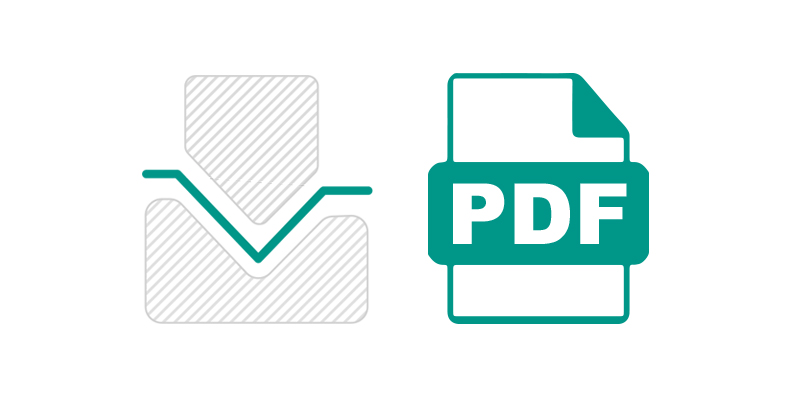

Plegados
En caso de que la pieza lleve plegados, adjuntar tanto plano de la pieza plegada como de su desarrollo plano.
07
Formato de archivos
Enviar archivos en formato DXF o DWG (AutoCAD). En caso de trabajar con otros programas, exportar en este formato. De no tener la posibilidad de obtener este formato, enviar el archivo en PDF o una imagen.
08
Especificaciones
Indicar espesor de la pieza en mm, la cantidad de piezas a cortar y el tipo de material. En caso de enviarnos el material, aclarar las dimensiones del mismo.
